北京市城市规划设计研究院教学科研试验基地

北京市城市规划设计研究院教学科研试验基地位于北京市通州区通济路6号，西侧为通济路并紧邻城市副中心设施服务环与行政办公区，东侧紧邻中国人民大学通州校区，地理位置重要，交通条件便利。北规院以海绵规划条件为导向，结合北京市气候特点，充分挖掘场地条件，依托规划院技术平台，打造北京市办公用地项目海绵城市示范性工程。

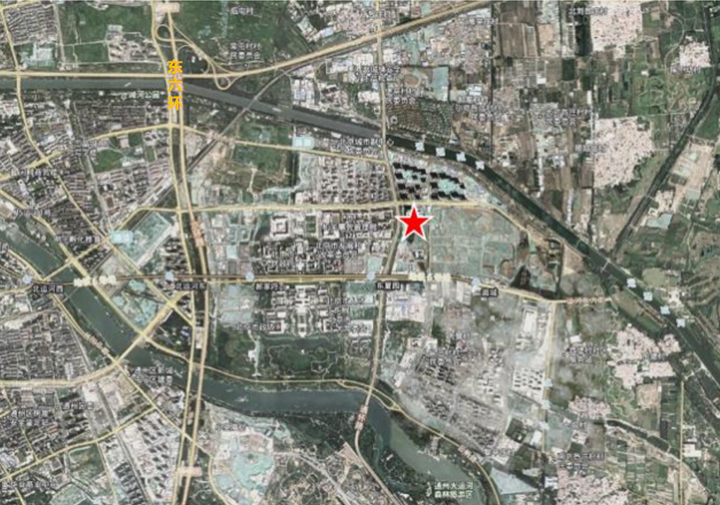

北规院教学科研试验基地地理位置

本项目海绵设施主要由绿化屋面、下凹绿地、雨水花园、透水铺装、雨水调蓄池组成，综合雨量径流系数为0.57，雨水调蓄量为410m³。本项目在节省投资造价的前提下，结合项目特点还采用了一些特色的海绵措施，如雨养型屋面蓄排水系统、内庭院雨水排水系统、智慧雨水监测系统等，既能做到景观优化，又能提升品质。

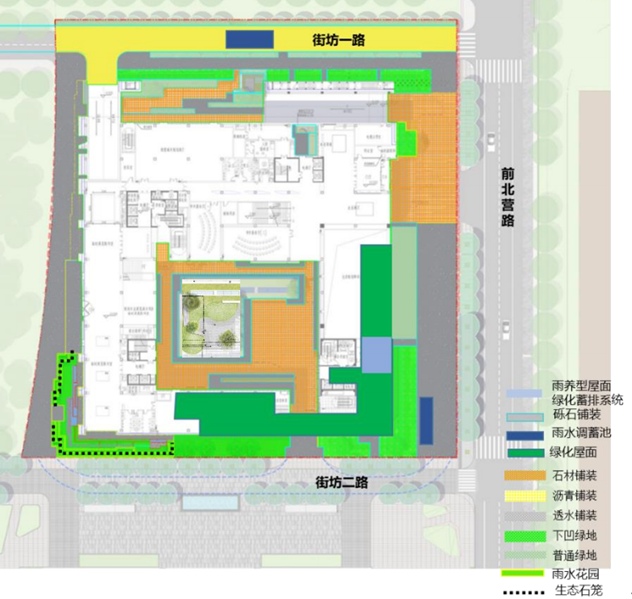

北规院教学科研试验基地场地布局

建设目的：

(1)   提升生态景观效果，改善传统景观系统的层次感，海绵设计中整合景观功能，实现环境和经济效益最大化。

(2)   建立绿色排水系统，控制面源污染，通过下渗滞蓄和收集系统，合理控制并利用雨水资源。

(3)   结合场地自然的本底条件，构建系统的低影响开发设施，结合功能需求，融合现代技术，打造创新、生态的办公环境。

功能分区：

1、雨水花园

本项目西南侧绿地设置雨水花园，用于汇聚并吸收来自屋顶和地面的雨水。屋面雨水经雨落管降至地面，采用导流措施将地面雨水引入雨水花园，通过植物、沙土的综合作用使雨水得到净化，并使之逐渐渗入土壤，涵养地下水。雨水花园外围设置生态石笼，其对雨水具有净化过滤的作用，地面汇流过来的雨水先经生态石笼过滤后再流入雨水花园内，以控制面源污染。在雨水花园地势比较低的区域铺设天然鹅卵石，种植各种花草、灌木，综合考虑抗逆性、耐淹性、抗污染性和观赏性等多种要素，植物种类主要采用鸢尾、三七景天、观赏草等，结合地下部分专业的海绵设施，打造成可“自由呼吸”的生态园林景观系统。

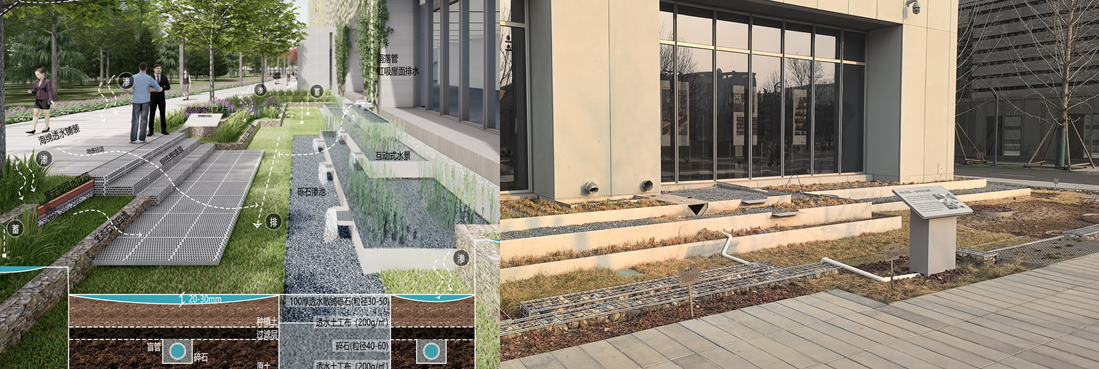

雨水花园

2、屋顶花园

全楼共7处屋顶花园，9F屋面东南侧有1处屋顶花园采用雨养型屋面绿化蓄排水系统，能有效收集雨水，就地储存减少外排，滞留的雨水可以补给屋面植物根系，降低后期灌溉的运维成本，同时屋面蓄存的雨水计入总调蓄空间，降水较大时可有效分担屋面排水压力。

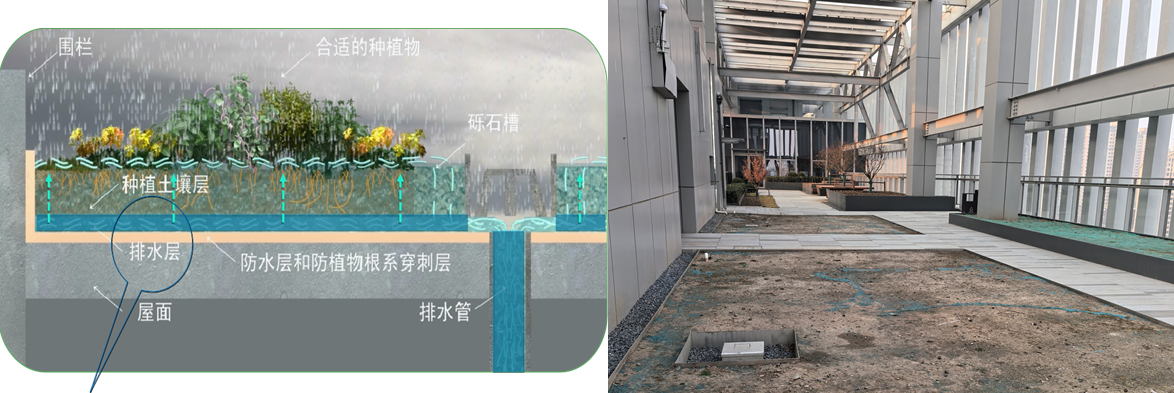

雨养型屋面绿化蓄排水系统

3、内庭院雨水排水系统

为保证内庭院植物的正常生长，在院内设置了2处硅砂渗水井，对庭院覆土中的渗水进行收集，再通过渗水井内设置的排水泵，将渗水排至室外雨水收集系统。为保证内庭院雨水的及时排除，在庭院内结合景观设置了雨水排水沟，对庭院雨水进行收集、排除。由于隔振沟的阻隔排水沟无法直排院外绿地，内庭院地面雨水需通过排水沟接至雨水管，最终进入雨水调蓄池调蓄并处理回用。

内庭院铺装综合考虑俯瞰效果、容易打理、耐久性、精致度等因素采用石材铺装，另外内庭院位于地库上方，覆土较浅，没有与实土交接的区域，为减少地库顶板漏水的风险，使用非透水类材料。在内庭院充分考虑了排水措施，采用了线性排水沟和卵石明沟，考虑到庭院面积相对较小，选择在石材侧边设置凹槽，起到导流雨水的作用。

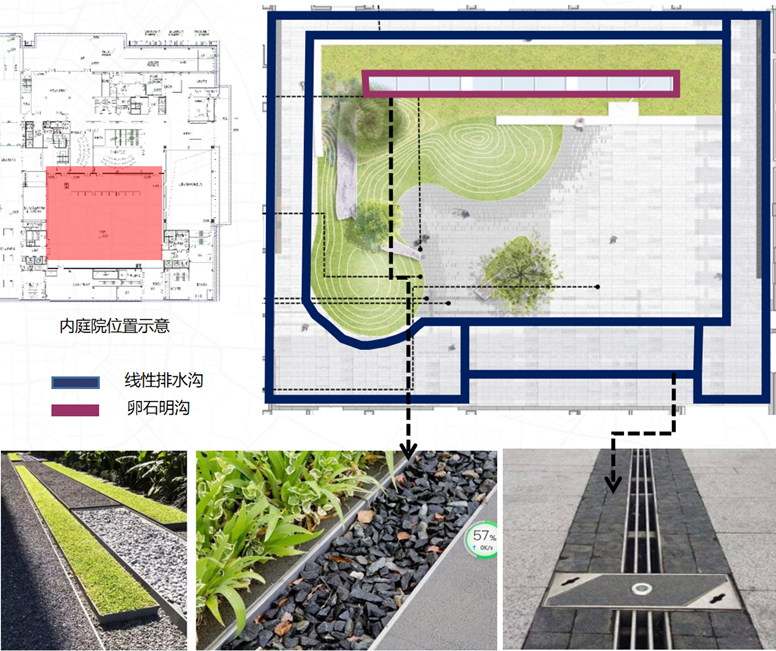

内庭院雨水排水系统

4、海绵城市监测系统

通过对海绵城市建设内容及项目特点分析，监测方案拟搭建由感知层、网络层、应用层组成的智慧海绵平台，构建以“实时监测+统计分析”为主、模型仿真模拟为辅的海绵评估体系，实现对海绵城市建设效果的综合评价。应用海绵城市综合管理信息平台，实现对海绵设施的长效管理，建立海绵设施及监测设备日常维护机制，减少运维成本。

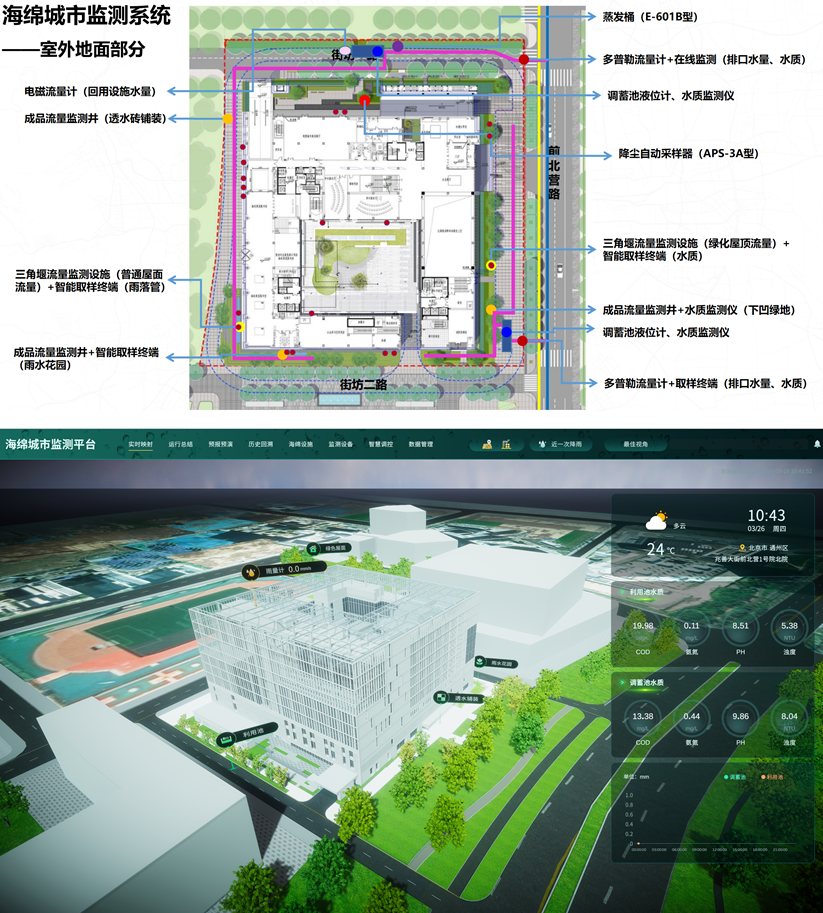

海绵城市监测系统
